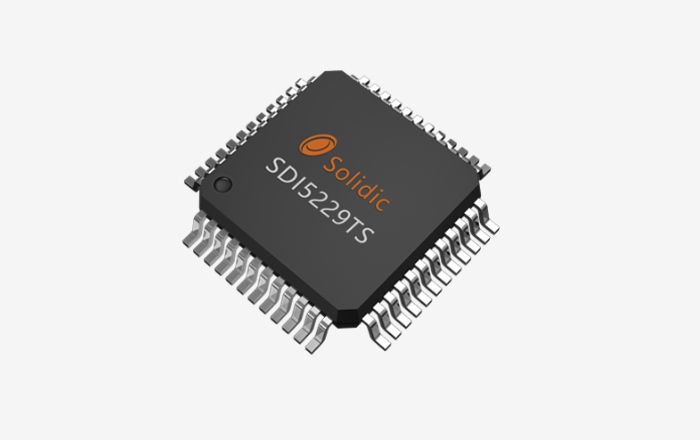

一、?高精度信號采集與處理融合?
-
?1、微伏級測量能力?
24位ADC支持高達16μV/LSB的分辨率，結合可編程增益放大器（PGA）的多級放大功能，可直接處理生物電信號、壓力傳感器等微弱信號，滿足醫療設備和工業檢測的嚴苛要求。
-
?2、噪聲抑制優化?
通過Σ-Δ調制技術、數字濾波器和硬件校準算法，有效抑制環境干擾，信噪比（SNR）可達110dB以上，保障數據有效性。
-
?3、同步采樣支持?
多通道同步采樣速率達144kSPS，在振動監測等場景中實現機械系統的實時多參數采集。
二、?系統級集成帶來的效率提升?
-
?1、硬件資源整合?
單芯片集成ADC、MCU、PWM、溫度傳感器等模塊，減少外部元件數量，PCB面積縮減超過80%，顯著降低電路復雜度。
-
2、數據傳輸優化?
內置DMA控制器實現模擬與數字域數據直傳，信號鏈延遲從毫秒級降至微秒級，提升實時性。
-
?3、校準智能化?
片上集成偏移/增益自校準模塊，開機自動完成線性補償，降低人工調試成本。
三、?能耗與成本雙重優化?
-
1、動態功耗管理?
MCU與ADC支持獨立喚醒模式，典型運行功耗低至1.8mA@1SPS，休眠電流僅0.3μA，適用于電池供電設備。
-
?2、高性價比架構?
8位MCU硬件成本較32位方案降低40%以上，且無需外置ADC芯片，綜合BOM成本縮減50%-70%。
-
3、開發周期縮短?
預置標準通信協議棧（如Modbus）和電機控制庫，簡化軟件設計流程，縮短產品上市周期。
四、?廣泛場景適配性
|
應用領域
|
典型功能
|
性能支撐點
|
|
醫療電子
|
心電信號采集、血糖濃度檢測
|
ENOB≥20bit, CMRR>90dB1
|
|
工業物聯網
|
4-20mA電流環控制、振動頻譜分析
|
同步采樣誤差<0.5%5
|
|
消費電子
|
觸摸感應、環境參數監測
|
喚醒時間<2μs8
|
五、?技術演進潛力?
-
?1、智能邊緣計算?
新型架構探索ADC數據流與輕量化AI加速器的直連，支持本地化特征提取。
-
2、超低功耗突破?
亞閾值設計技術可將待機功耗降至nW級，延長設備續航時間。
-
?3、接口擴展性?
兼容藍牙/Wi-Fi等無線協議棧，支持快速構建物聯網終端節點。
此類SoC芯片通過異構集成實現了精度與能效的平衡，已成為智能傳感器、便攜醫療設備等領域的優選方案。
