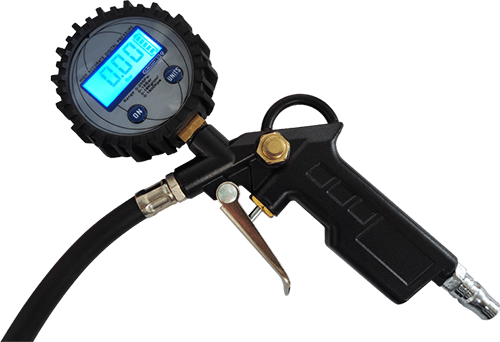

本產品用于測量用戶汽車上輪胎的胎壓數據，通過液晶顯示器顯示測量到的壓力值，采用國際4種通用單位顯示。即Kpa、Bar、SPI、Kgf/cm2。在顯示胎壓的同時，還能實時獲取電池電壓大小。當電池電壓快用盡，用戶能直觀看出電量，以便提前購買電池。同時液晶顯示器帶有背光顯示，即使是在夜間測量胎壓也能清晰顯示胎壓數據。
注：1Kpa = 0.01Bar ≈ 0.145PSI ≈ 0.01019Kgf/cm2
首先安裝兩節1.5V干電池。測量胎壓時共有兩種方式測試：
● 按下“ON”鍵，然后將氣嘴接入輪胎充氣口。液晶顯示器即可顯示輪胎當前氣壓數據。
● 同時還有一種測量方式，只需接上氣嘴，胎壓計可自動喚醒，液晶就能顯示輪胎胎壓。
當按下“UNITS”鍵，該鍵用于切換單位顯示。測量完畢后，拔掉氣嘴，氣壓回零。再次按下“ON”鍵,即可關閉胎壓顯示計。或者20s內無氣壓數據產生自動關機。
● 工作電壓：3V(兩節5號干電池)
● 待機電流：＜2uA
● 工作電流：＜3.5mA
● 測量范圍：0～18Bar
● 測量精度：±1Kpa
● 顯示方式：4位數字動態顯示
● 工作環境溫度：(-20～50)℃
● 工作環境濕度：<=80%RH
1、高精度：測量精度高達1Kpa。帶有溫度補償算法，能夠在不同環境溫度下測量輪胎氣壓數據。
2、集成度高：傳感器的模數轉換電路，液晶驅動電路等全集成在MCU中，設計電路簡潔明了，PCB板材少，成本低。
3、多功能：不僅能測量胎壓數據，還可以多種單位顯示胎壓大小。實時檢測電池剩余電量，斷電自動保存上一次單位信息，下次開機自動切換到上一次的單位顯示界面。
4、低功耗：工作電流低于3.5mA，在設計上對測量的氣壓10s內無變化時，關閉背光從而更省電，關機時，電流僅2uA，幾乎沒有電流流過電路。
