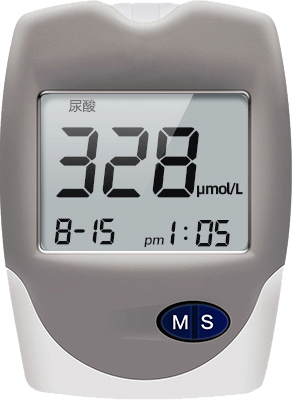

此尿酸檢測儀方案采用SDI5229TS芯片，是一款內部集成了3通道高精度24位Sigma-Delta結構 ADC的MCU，可配置80點( 4*20)或128點(8*16)的液晶驅動，通過MCU控制基準電壓加載到試紙上進行氧化反應時ADC讀到的相關數據，經過算法處理后可得到相應的尿酸濃度。
采用高精度24bitADC精準測量
當測得結果＜ 179μmol/L 顯示LO
當測得結果＞ 1190μmol/L 顯示HI
50組數據記憶 輕松統計
年月日時間設置
快速出值
自動關機 功耗低
1：校準說明
● 下載程序后初次開機進入校準程序顯示“CAL”。
● 在試紙插入口插入標準電阻。
● 按“M”鍵進行校準。
● 顯示“PAS”表示校準完成然后關機。
● 再次開機可正常使用。
2：記憶功能
2.1：顯示記憶數據
關機狀態下，按M鍵，屏幕顯示最近一次的檢測結果。再按M鍵，依次顯示全部檢測結果。3分鐘內無任何操作，尿酸檢測儀自動關機。
2.2：清除記憶數據（請謹慎操作）
關機狀態下、或記憶翻查狀態下，“M”和 “S”鍵一起按下3秒，會出現“dEL”標識，并且右上角會有當前記憶組數在閃動，此時按一下S鍵、再按一下S鍵記憶組數變成0，表示全部記憶已經被清除。
3：設定模式
3.1：進入設定模式
上電進入設定模式。
3.2：日期、時間設置
● 月份閃爍，按S鍵，設置月份，按M鍵，確定月份并切換到日期設定。
● 日期閃爍，按S鍵，設置日期，按M鍵，確定日期并切換到小時設定。
● 小時閃爍，按S鍵，設置小時，按M鍵，確定小時時間并切換到分鐘設定。
● 分鐘閃爍，按S鍵，設置分鐘，按M鍵，則重新回到月份、日期、小時、分鐘設定。
● 設定狀態下，15秒內無任何操作，會自動存儲設定的內容并關機。
4：尿酸檢測說明
● 將試紙插入機器試紙接口，一直到底。
● 尿酸檢測儀自動開機。
● 屏幕上顯示血滴符號，提示采血。此時屏幕上的日期、時間和校正碼交替閃爍。
● 試紙末端的進血端口接觸血滴，血滴會被自動吸入。
● 觀察試紙采血端口的采血量，確保所采血量完全填滿反應區。
● 等待儀器倒計時6S后屏幕顯示結果。
● 顯示結果后拔出試紙，尿酸檢測儀將會自動保存本次的測量結果并進行關機。
|
產品名稱 |
尿酸檢測儀 |
|
測量范圍 |
179μmol/L-1190μmol/L |
|
電源規格 |
DC5V |
|
工作電壓 |
3.3V |
|
測量精度 |
＞297μmol/L不超過±20% |
|
分辨率 |
1μmol/L |
|
測量時間 |
6S |
|
工作環境 |
溫度：14~40℃ |
|
存儲環境 |
溫度：-5~+50℃ 濕度：＜85%并且無現象 |
