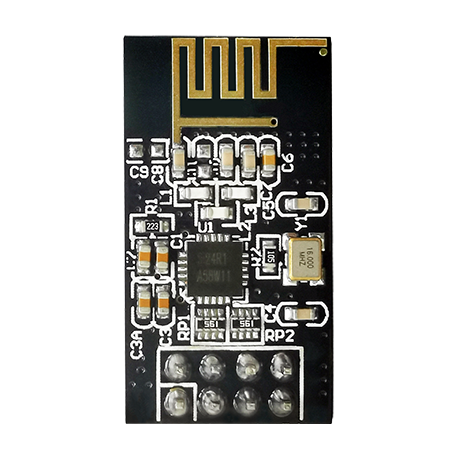

JS-R241模組是一款工作在2400MHz~2483.5MHz ISM 頻段集收發一體，專為遠距離而設計，此外增加BLE藍牙廣播功能。采用GFSK數字調制與解調技術，支持2Mbps,1Mbps,250Kbps 三種數據速率。操作簡單可用單片機IO 接口模擬控制信號來控制模組工作及通信。
SPI接口 數字IO電壓范圍：1.9~5.25V

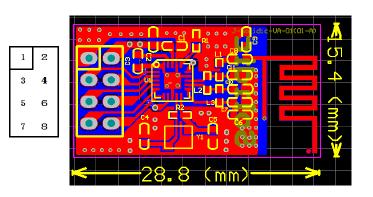

| 引腳序號 | 引腳定義 |
| 1 | GND |
| 2 | VDD 電壓范圍1.9V~3.6V |
| 3 | CE 開啟信號，激活TX或者RX模式 |
| 4 | CSN SPI片選信號 |
| 5 | CLK SPI時鐘信號 |
| 6 | MOSI SPI輸入信號 |
| 7 | MISO SPI輸出信號 |
| 8 | IRQ 中斷信號 低電平有效 |
● 采用專業的高頻器件、高穩定度晶體震蕩器，杜絕頻偏，提高接收穩定性
● 出廠經過嚴格頻譜檢測
● 祼露傳輸150米
● 工作在2.4GHz ISM 頻段
● 最高發射功率7dBm
● 接收電流(2Mbps) <15mA
● 發送電流(2Mbps, 0dBm) <12mA
● 支持126 個1MHz 信道
● 工作溫度-40~100 ℃
● 存儲溫度-40~125 ℃
◆ 無線遙控
◆ 無線傳感器
◆ 智能玩具
◆ 智能家居
