JS-R461為第二代2.4G無線模組（藍色），其工作在通用頻段2400~2483MHz范圍內，該模組集成射頻收發，支持三種不同的傳輸數率250Kbps、1Mbps、2Mbps。操作可用微控制器GPIO接口模擬時序控制模組工作及通信。
SPI接口，數據IO電壓范圍：2.2~3.3V

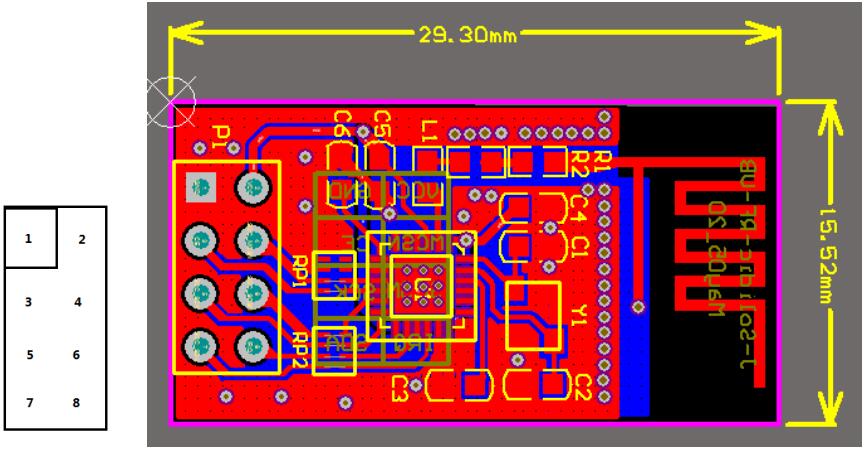

| 引腳序號 | 引腳定義 |
| 1 | GND |
| 2 | VCC 電壓范圍2.2~3.3V |
| 3 | CE 休眠喚醒， |
| 4 | MCSN 主機通信控制使能 |
| 5 | SCK 同步時鐘信號 |
| 6 | SCSN 從機通信控制使能 |
| 7 | SDA 同步數據 |
| 8 | IRQ 中斷引腳，低電平有效 |
● 工作電壓支持1.9~3.6V
● 內置8021核
● 工作在2.4G ISM頻段
● 工作溫度在-20~85’C
● 最高發射功率12dBm
◆ 無線遙控
◆ 無線傳感器
◆ 無線智能家居
◆ 智能無線玩具
